Bộ Giám Sát Hệ Thống Inter-M PM-N108

Đặc điểm nổi bật

• Truyền dữ liệu giám sát qua mạng nội bộ, không cần kéo thêm đường dây tín hiệu vật lý.

• Giám sát độc lập 8 kênh cùng lúc, không bỏ sót điểm lỗi nào trong hệ thống.

• Truy cập giao diện giám sát từ bất kỳ PC hay điện thoại nào có kết nối mạng nội bộ.

• IP, Subnet Mask, MAC, DNS và phiên bản firmware hiển thị trên mặt máy.

• Băng thông Gigabit đảm bảo dữ liệu giám sát truyền tải ổn định, không gián đoạn.

• IP cho phép bổ sung thiết bị tại bất kỳ điểm nào mà không bị ràng buộc bởi khoảng cách.

• LINK LED và ACT LED phản ánh trạng thái kết nối, xác định sự cố.

• Hoạt động liên tục qua UPS hoặc pin dự phòng, đảm bảo giám sát không gián đoạn.

Bộ giám sát hệ thống Inter-M PM-N108 là thiết bị giám sát âm thanh chuyên nghiệp qua mạng IP, được phát triển dành riêng cho các hệ thống PA quy mô lớn và phân tán. Thay vì phân công kỹ thuật viên kiểm tra tận nơi, thiết bị cho phép theo dõi toàn bộ trạng thái tín hiệu âm thanh theo thời gian thực với chỉ một thiết bị có kết nối mạng nội bộ. Toàn bộ thông số kỹ thuật và đặc điểm nổi bật của sản phẩm được Thiên Vũ Audio tổng hợp chi tiết ngay trong bài viết dưới đây.

1. Đánh giá thiết kế bộ giám sát hệ thống Inter-M PM-N108

Bộ giám sát hệ thống Inter-M PM-N108 được thiết kế theo chuẩn rack 19 inch với kích thước 482 × 44 × 280 mm, tích hợp gọn gàng vào tủ rack tiêu chuẩn, không cần giải pháp lắp đặt bổ sung. Trọng lượng 3.04 kg đảm bảo sự chắc chắn cho thiết bị trong môi trường vận hành liên tục 24/7.

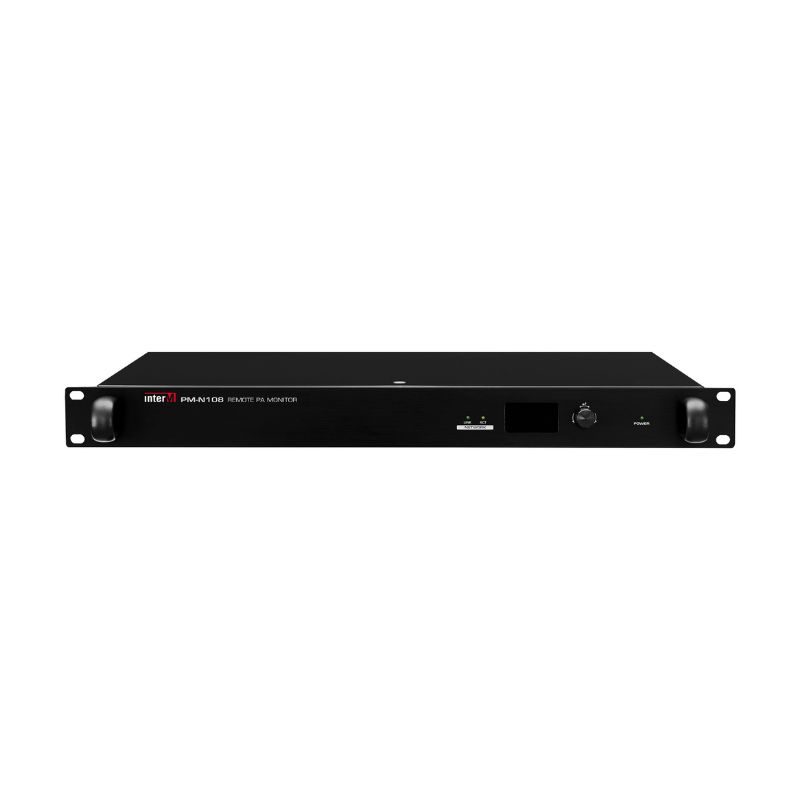

Mặt trước của bộ giám sát hệ thống PA từ xa Inter-M PM-N108 được bố trí đèn LED chỉ thị trạng thái mạng. Màn hình OLED và công tắc điều khiển hiển thị đầy đủ để kỹ thuật viên dễ dàng đọc trạng thái thiết bị tại chỗ mà không cần truy cập phần mềm.

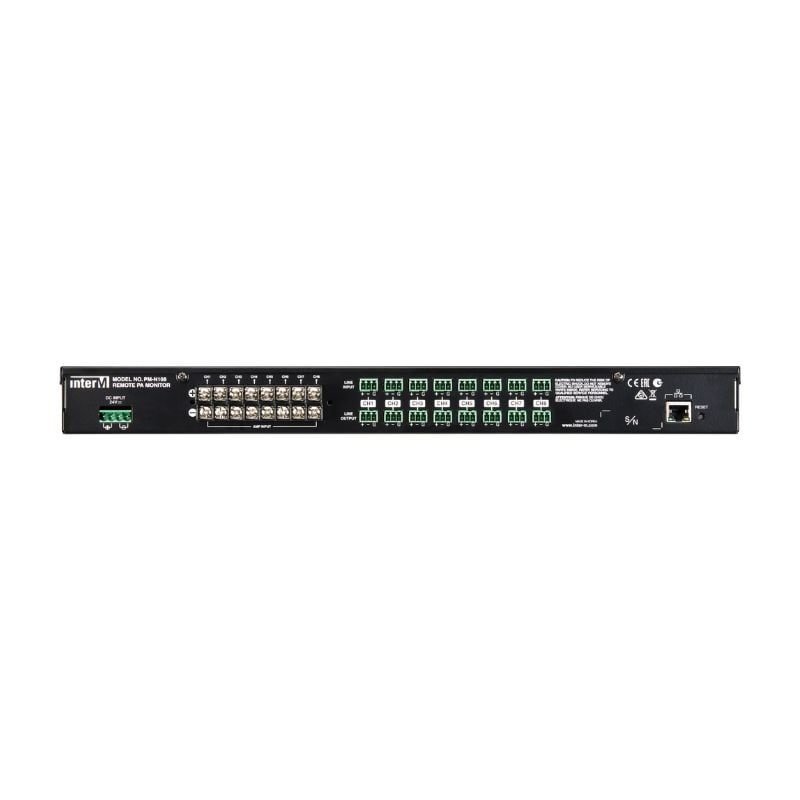

Mặt sau của thiết kế tập trung toàn bộ cổng kết nối gồm 8 terminal đầu vào AMP, 8 terminal đầu vào Line, cổng mạng RJ-45 và nút RESET. Thiết kế của sản phẩm có bố cục rõ ràng, thuận tiện cho quá trình lắp đặt và bảo trì.

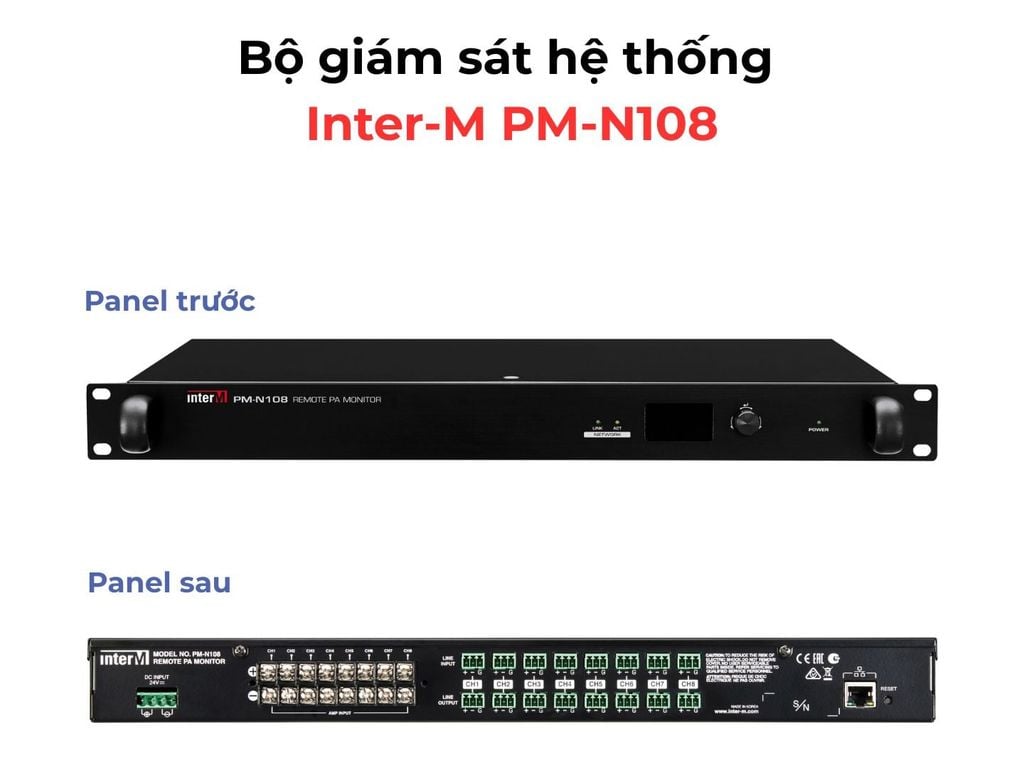

Tổng quan về thiết kế của Bộ giám sát hệ thống Inter-M PM-N108

2. Đánh giá tính năng của bộ giám sát hệ thống Inter-M PM-N108

Bộ giám sát hệ thống Inter-M PM-N108 được trang bị đầy đủ các tính năng đáp ứng yêu cầu giám sát chuyên sâu cho hệ thống PA quy mô lớn. Từ khả năng theo dõi đa kênh độc lập, kiểm tra tín hiệu từ xa qua web đến hạ tầng mạng Gigabit và nguồn dự phòng để hệ thống âm thanh vận hành liên tục, dễ dàng kiểm soát.

2.1. Giám sát đồng thời 8 kênh Line và 8 kênh AMP

Bộ giám sát hệ thống Inter-M PM-N108 có thể thu thập và xử lý đồng thời tới 16 luồng dữ liệu, gồm 8 kênh line level và 8 kênh đầu ra bộ khuếch đại công suất tối đa 100V. Mỗi kênh được giám sát hoàn toàn độc lập, cho phép phát hiện chính xác điểm lỗi trong hệ thống nhiều zone mà không ảnh hưởng đến quá trình theo dõi các kênh còn lại.

Với tỷ số S/N trên 80 dB và méo tổng hài THD+N dưới 0,1% ở kênh line, dữ liệu giám sát phản ánh đúng chất lượng tín hiệu thực tế trong hệ thống thay vì chỉ báo trạng thái của tín hiệu. Và đây cũng chính là tính năng nổi bật để phân biệt bộ giám sát âm thanh mạng Inter-M PM-N108 với các thiết bị giám sát thông thường.

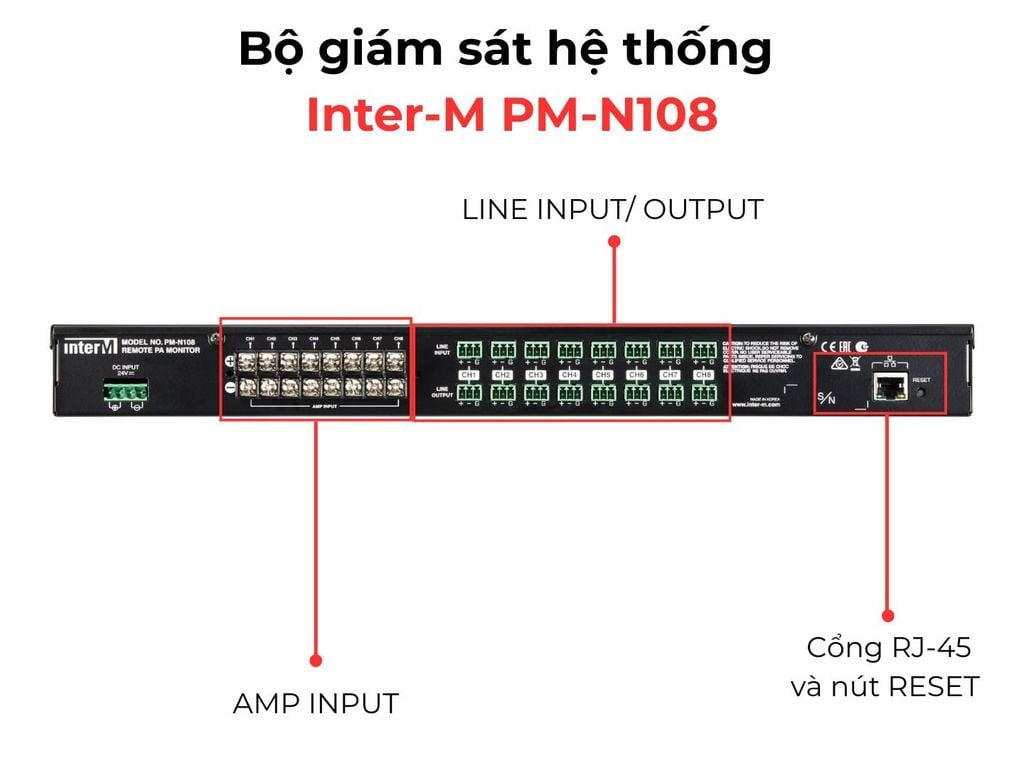

Sơ đồ chú thích chi tiết các cổng kết nối ở mặt sau của thiết bị

2.2. Kiểm tra tín hiệu từ xa qua web và tích hợp màn hình OLED

Bộ giám sát hệ thống Inter-M PM-N108 không yêu cầu cài đặt phần mềm chuyên dụng. Kỹ thuật viên chỉ cần mở thiết bị có kết nối mạng nội bộ để kiểm tra tín hiệu, đọc trạng thái từng kênh và theo dõi toàn bộ hệ thống theo thời gian thực.

Bên cạnh đó, đội ngũ kỹ thuật có thể xác định sự cố từ xa, đánh giá mức độ nghiêm trọng và quyết định hướng xử lý trước khi di chuyển đối với công trình không có người trực. Điều này giúp tiết kiệm đáng kể thời gian và chi phí vận hành.

Ngoài ra, sản phẩm còn được trang bị màn hình OLED sắc nét trên mặt trước, hiển thị đầy đủ IP Address, Subnet Mask, DNS, địa chỉ MAC và phiên bản firmware. Mặt khác, đèn LED phản ánh tức thì trạng thái kết nối mạng để kỹ thuật viên nhận biết sự cố ngay lập tức mà không cần đăng nhập vào phần mềm.

2.3. Hạ tầng Gigabit và nguồn DC dự phòng

Kết nối mạng chuẩn Gigabit 100/1000 Base-T của sản phẩm đảm bảo dữ liệu giám sát âm thanh được truyền tải liên tục và ổn định ngay cả khi hàng chục thiết bị cùng chia sẻ cùng một hạ tầng mạng. Ở cấp độ mở rộng, bộ giám sát hệ thống Inter-M PM-N108 tích hợp liền mạch với NCS, cho phép tổng hợp toàn bộ trạng thái âm thanh từ nhiều chi nhánh phân tán về một trung tâm quản lý duy nhất.

Toàn bộ hệ thống này được vận hành liên tục nhờ nguồn DC 24V, 300mA cùng tiêu chuẩn với các bộ UPS trong hệ thống PA khẩn cấp. Thiết bị duy trì khả năng giám sát không gián đoạn ngay cả khi mất điện lưới.

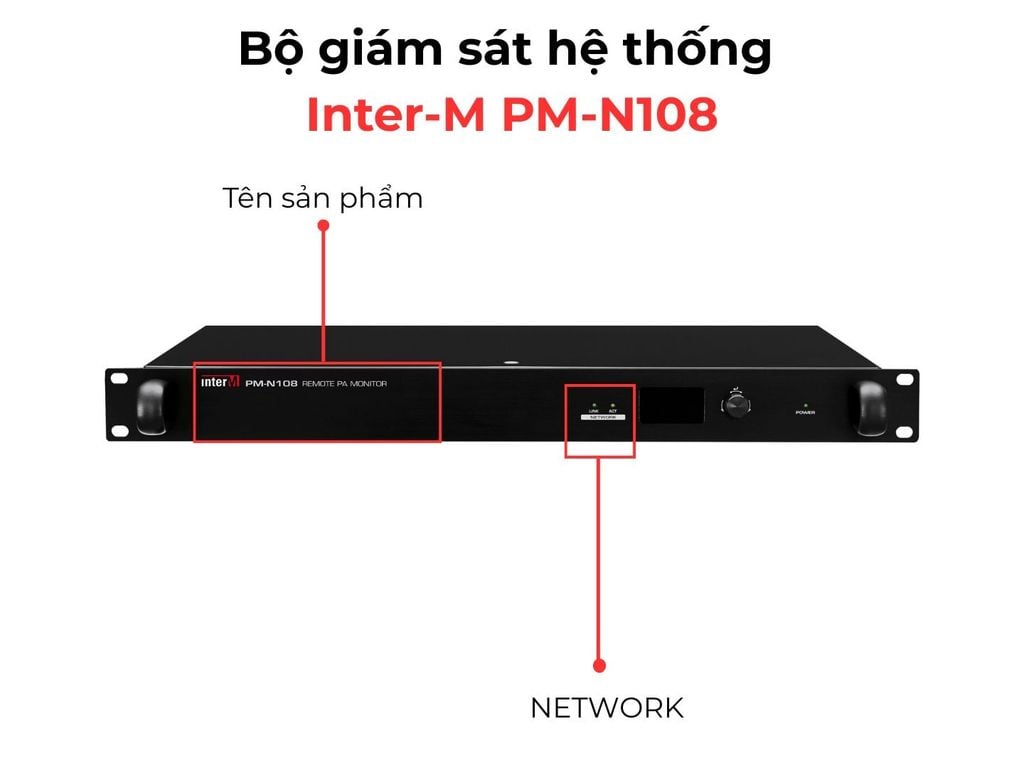

Thiết kế gắn rack và các nút điều khiển của bộ giám sát hệ thống Inter-M PM-N108

3. Ứng dụng của bộ giám sát hệ thống Inter-M PM-N108

Trên thực tế, không phải công trình nào cũng ứng dụng hoàn toàn các cấp độ giám sát mà thiết bị cung cấp. Sản phẩm được thiết kế dành cho các hệ thống PA có quy mô lớn, vận hành phức tạp hoặc yêu cầu kiểm soát liên tục từ xa:

• Hệ thống PA vận hành liên tục: Khu công nghiệp, hệ thống phát thanh đường hầm,... nơi không thể bố trí kỹ thuật viên thường trực nhưng vẫn cần đảm bảo hệ thống hoạt động đúng ở mọi thời điểm.

• Công trình quy mô lớn, nhiều zone độc lập: Bệnh viện, trường đại học, tòa nhà văn phòng nhiều tầng khi từng khu vực phát thanh cần được kiểm soát và giám sát riêng biệt.

• Hệ thống PA phân tán nhiều địa điểm: Chuỗi bán lẻ, ngân hàng, khu đô thị - nơi mà một đội kỹ thuật trung tâm cần giám sát tình trạng âm thanh tại nhiều địa điểm khác nhau.

• Công trình yêu cầu kiểm tra và lập hồ sơ định kỳ: Hệ thống phát thanh khẩn cấp theo quy định PCCC đòi hỏi kiểm tra định kỳ và lưu hồ sơ vận hành.
